Przedłużki 2500 mm do wideł wózków widłowych

Do jakich wideł pasuje przedłużka 2500 mm?

Przedłużka 2500 mm wymaga wideł o długości co najmniej 1500 mm. Widła musi podpierać minimum 60% długości przedłużki, więc przy 2500 mm wychodzi 1500 mm podparcia.

Widły seryjne w wózkach czołowych mierzą zwykle 1000–1200 mm, czyli za mało dla tej długości. Przy widłach 1200 mm właściwym rozmiarem jest przedłużka 2000 mm, nie 2500.

Zasadę podparcia opisuje norma ISO 13284, poświęcona przedłużkom wideł i widłom teleskopowym. Producenci przedłużek powołują się na nią przy deklaracjach zgodności.

Kiedy 2500 mm, a kiedy krótsza przedłużka

Po najdłuższy rozmiar sięgają firmy wożące materiał dłuższy niż standardowa paleta: profile stalowe, rury, płyty warstwowe. Widły od 1500 mm montuje się raczej w maszynach klasy 3A, o udźwigu rzędu 3,5 tony, niż w wózkach z typowego magazynu.

Przy krótszych widłach właściwą długość wskazuje kategoria z przedłużkami we wszystkich długościach, od 1600 do 2500 mm. Najbliższy krótszy rozmiar to przedłużki 2400 mm, wymagające wideł od 1440 mm. Z wyliczonej długości maksymalnej dobiera się rozmiar, który jej nie przekracza: równy albo najbliższy mniejszy, nigdy większy.

Wykonanie: stal S355 i profil zamknięty

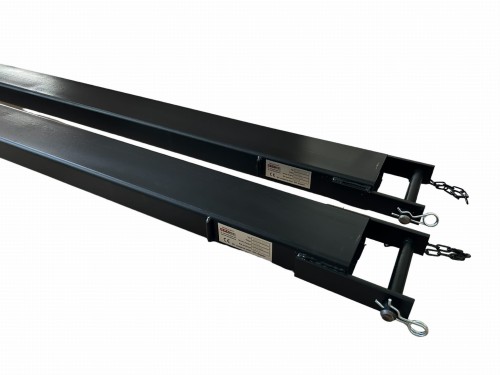

Przedłużki 2500 mm mają profil zamknięty, czyli tuleję obejmującą widłę z czterech stron. Profil zamknięty daje wyższą sztywność skrętną niż profil otwarty w kształcie litery U, a przy tym lepiej znosi obciążenia poprzeczne. Materiałem jest S355, stal konstrukcyjna o minimalnej granicy plastyczności 355 MPa (wg EN 10025-2).

Komplet składa się z dwóch przedłużek. Na widle przedłużkę blokuje sworzeń, dostępny w tej kategorii osobno.

Przekroje wideł, do których pasuje ta długość

W długości 2500 mm dostępne są przekroje 120×50 mm oraz 125×55 mm. Przedłużka nasuwa się na widłę o takim wymiarze, więc przed zamówieniem mierzy się szerokość i grubość widły w najgrubszym miejscu (zwykle przy nasadzie, tuż za piętą).

W krótszych długościach oferta obejmuje przekroje od 80×40 do 160×60 mm. W tej długości inny przekrój widły niż te dwa oznacza, że trzeba sięgnąć po przedłużki o niestandardowych rozmiarach.

Udźwig po zamontowaniu przedłużek

Zamontowanie przedłużek obniża dopuszczalny udźwig wózka. Ładunek przesuwa się dalej od masztu, środek ciężkości ucieka do przodu i maszyna traci część nośności. Żaden uniwersalny procent tutaj nie działa. Każdy nowy typ ładunku wymaga osobnego przeliczenia, zwłaszcza przy 2500 mm, gdzie ładunek odsuwa się od masztu najdalej.

Najczęstsze pytania

Jak dobrać przedłużki do wideł?

Zacznij od długości widły i podziel ją przez 0,6. Wynik to maksymalna długość przedłużki, jaką ta widła podeprze: 1200 mm daje 2000 mm, a 1500 mm daje 2500 mm. Potem sprawdź przekrój widły, bo przedłużka musi się na nią nasunąć bez luzu. Na końcu zajrzyj do diagramu udźwigu swojego wózka.

Jak przedłużyć widły do palet?

Fabryczną przedłużką nasuwaną na widłę i blokowaną sworzniem. Samodzielne spawanie albo dorabianie profilu odpada, bo zmienia konstrukcję nośną widły i jej zachowanie pod obciążeniem. Sam sworzeń sprzedajemy osobno, więc zgubiony element uzupełnisz bez kupowania nowego kompletu.

Czy przedłużki 2500 mm pasują do każdego wózka widłowego?

Nie. O dopasowaniu decydują dwa warunki po stronie samych wideł: długość i przekrój. Trzeci dotyczy już wózka, bo po przesunięciu ładunku spada jego dopuszczalny udźwig, który sprawdzisz w diagramie producenta. Maszynę z krótszymi widłami obsłuży krótsza przedłużka, a nietypowy przekrój pokryje wersja na wymiar. Masz wątpliwości? Zadzwoń do doradców: Darek 501 510 436, Piotr 509 678 515.
