Jak odczytać wymiary i oznaczenia opon do wózków widłowych?

Zamówienie złej opony to przestój wózka widłowego i konieczność zwrotu towaru. Pomyłka zdarza się często - bo te same gabaryty mogą być zapisane w trzech różnych formatach, zależnie od producenta i typu opony. Zapis 6.00-9 oznacza coś innego niż 18x7-8, mimo że obie liczby opisują szerokość, wysokość i obręcz.

Wymiary i oznaczenia opon do wózków widłowych różnią się w zależności od tego, czy masz do czynienia z oponą pneumatyczną czy superelastyczną (pełną). Każdy typ ma inną konwencję zapisu rozmiaru. Do tego dochodzą oznaczenia dodatkowe na boku opony: indeks nośności, data produkcji, wariant montażowy (SIT, QUICK), linia bezpieczeństwa 60J oraz certyfikaty specjalne - jak Elcon dla stref zagrożonych wybuchem lub Non Marking dla środowisk wrażliwych na zabrudzenia.

Bez znajomości tych oznaczeń nie można jednoznacznie stwierdzić, czy dana opona pasuje do konkretnego widlaka i czy spełnia wymogi jego eksploatacji. Kupując opony do wózka widłowego wyłącznie na podstawie rozmieszczonych cyfr - bez zrozumienia ich znaczenia - ryzykujesz dobór opony o nieodpowiedniej nośności lub niekompatybilnej felgi.

Poniżej znajdziesz kompletny przewodnik po formatach wymiarów i oznaczeniach producenta. Wyjaśniamy każdy element: od szerokości i średnicy obręczy, przez liczbę przekładek PR, po znaczenie linii 60J i sposób odczytu daty produkcji. Na końcu omawiamy oznaczenia specjalne pojawiające się na oponach superelastycznych - takie jak Non Marking, SRS czy CsEasy.

[shopProducts]506,290,410,316,315[/shopProducts]

Jak odczytać rozmiar opony do wózka widłowego?

W oponach do wózków widłowych stosowane są cztery główne formaty zapisu wymiarów. Konwencja zależy od producenta, rynku i typu opony - niektóre podają szerokość jako pierwszą wartość, inne zaczynają od średnicy zewnętrznej. Poniższe przykłady pokazują, jak odczytać każdy z nich.

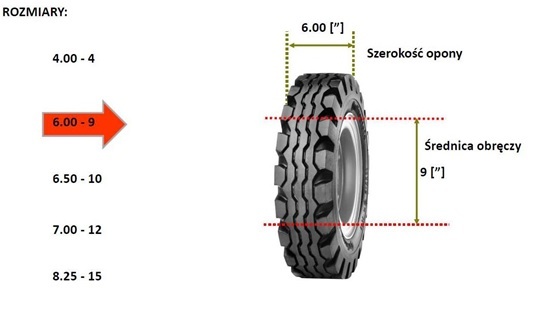

Opona 6.00-9

6.00 – szerokość w calach, 6 cali = 15,24 cm (6 × 2,54 cm) 9 – średnica obręczy, 9 cali = 22,86 cm (9 × 2,54 cm)

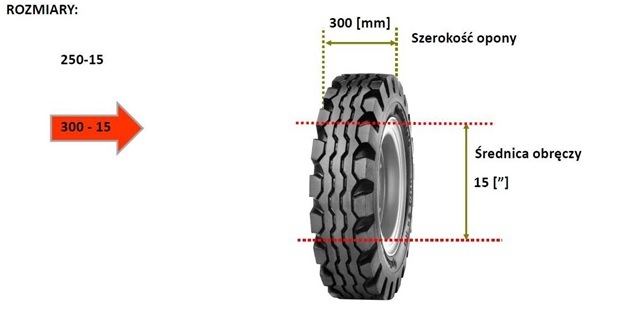

Opona 300-15

300 – szerokość w milimetrach, 300 mm = 30 cm 15 – średnica obręczy, 15 cali = 38,1 cm (15 × 2,54 cm)

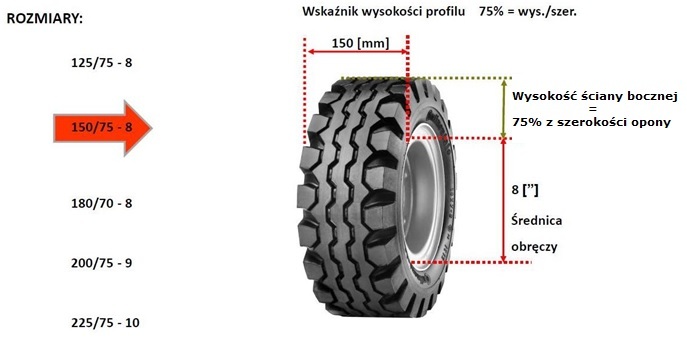

Opona 150/75-8

150 – szerokość w milimetrach, 150 mm = 15 cm 75 – wysokość ściany bocznej, 75% z szerokości opony, tj. 150 mm × 75% = 112,5 mm 8 – średnica obręczy, 8 cali = 20,32 cm (8 × 2,54 cm)

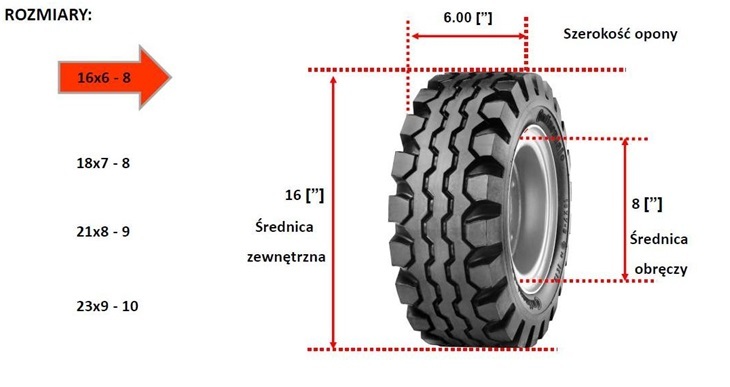

Opona 16x6-8

16 – średnica zewnętrzna w calach, 16 cali = 40,64 cm (16 × 2,54 cm) 6 – szerokość w calach, 6 cali = 15,24 cm (6 × 2,54 cm) 8 – średnica obręczy, 8 cali = 20,32 cm (8 × 2,54 cm)

Rozmiar podany na boku opony zawsze odnosi się do obręczy, na którą opona jest montowana - nie do całego koła. Przy wymianie sprawdź rozmiar bezpośrednio na boku zamontowanej opony, a nie wyłącznie w dokumentacji wózka, bo felgi mogą być niestandardowe.

Oznaczenia na oponach pneumatycznych do wózka widłowego

W przypadku opon pneumatycznych do widlaka w oznaczeniach rozmiaru mogą pojawić się dwa dodatkowe elementy: liczba PR i litera R.

PR (Ply Rating) to liczba przekładek - wskaźnik nośności opony:

• 6.50-10 12PR - opona z 12 przekładkami
• 6.50-10 14PR - opona z 14 przekładkami (wyższa nośność)

R oznacza oponę radialną:

• 6.50-10R10 - litera „R" wskazuje konstrukcję radialną

Im wyższa wartość PR, tym większa nośność i odporność na przebicia. Ma to szczególne znaczenie przy ciężkich ładunkach i wymagającym podłożu - zewnętrznym lub nierównym.

Oznaczenia na oponach superelastycznych do wózka widłowego

W przypadku opon superelastycznych poza standardowym rozmiarem mogą pojawić się oznaczenia wariantu montażowego: SIT lub QUICK. Wskazują one, że opona jest przeznaczona do szybkiego montażu - bez użycia pierścieni bocznych dociskających.

Przykładowe zapisy:

• 6.50-10/5.00 - opona superelastyczna, na felgę 5.00, wersja standard
• 6.50-10/5.00 SIT - opona superelastyczna, na felgę 5.00, szybki montaż
• 6.50-10/5.00 QUICK - opona superelastyczna, na felgę 5.00, szybki montaż

Zapis po ukośniku (np. /5.00) podaje rozmiar felgi, na którą opona jest przeznaczona. Opona superelastyczna nie jest rozciągliwa - każda różnica w rozmiarze felgi uniemożliwia prawidłowy montaż. Przed zamówieniem zweryfikuj zarówno rozmiar opony, jak i rozmiar zamontowanej felgi.

Jakie informacje producent umieszcza na oponie superelastycznej?

Na boku opony superelastycznej do wózka widłowego producenci umieszczają kilka kategorii informacji jednocześnie. Znajomość każdej z nich pozwala jednoznacznie zidentyfikować oponę, ocenić jej stan i dobrać zamiennik.

Na oponie znajdziesz:

• markę (np. Barum, Continental, Magnum)
• rozmiar opony (np. 8.15-15)
• rozmiar felgi (np. 8.15-15 / 7.00)
• datę produkcji (np. 1314 - 13. tydzień 2014 roku)
• oznaczenie fabryki (np. CP oznacza, że opona marki Continental została wyprodukowana w Korbach w Niemczech)
• linię bezpieczeństwa 60J - granicę dopuszczalnego zużycia bieżnika
• indeks nośności opony wózka widłowego (np. 170)
• indeks prędkości (np. A5 - do 25 km/h)
• oznaczenie rodzaju bieżnika (np. SC20 w przypadku marki Continental)
• oznaczenie wersji montażowej (np. nadruk SIT)

foto: oznaczenia na oponie superelastycznej Continental, do wózków widłowych

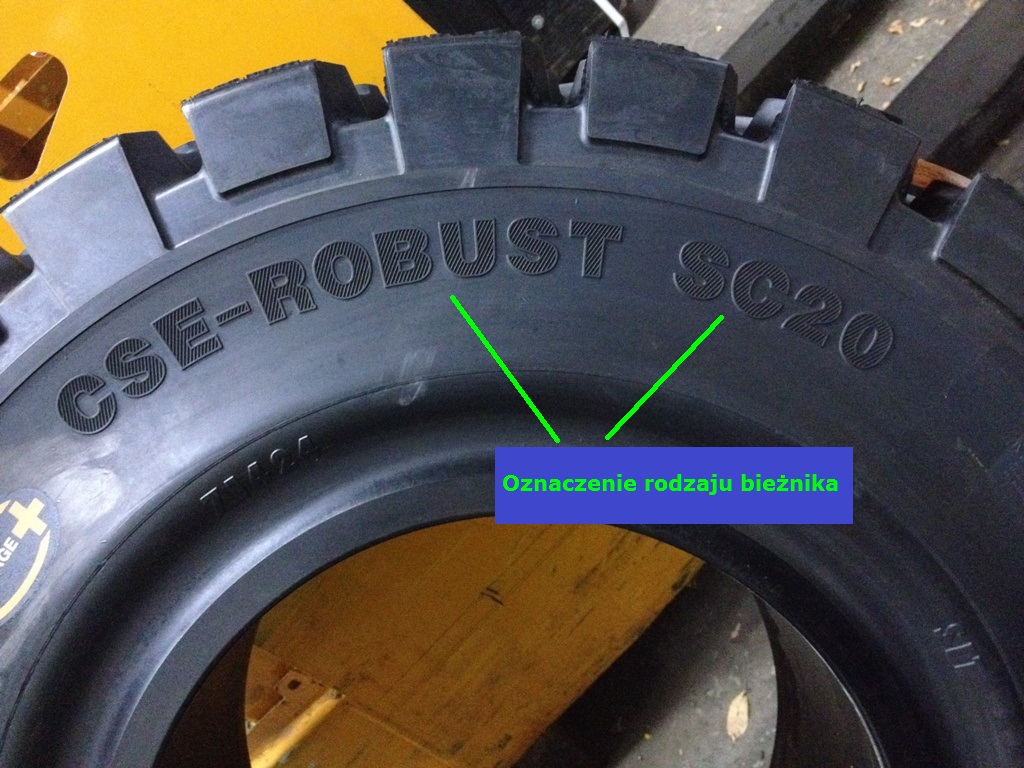

foto: oznaczenie bieżnika na oponie superelastycznej marki Continental, przeznaczonej do wózka widłowego

Data produkcji w formacie czterocyfrowym (np. 1314) to informacja szczególnie istotna przy zakupie opon z magazynowych zapasów. Zbyt stara opona może mieć utwardzoną gumę i obniżoną przyczepność - nawet jeśli bieżnik wygląda na nieużywany.

Co oznacza linia 60J na oponie do wózka widłowego?

Linia 60J to oznaczenie granicy zużycia bieżnika, widoczne na boku opon superelastycznych (pełnych) do wózków widłowych. Eksploatacja opony poniżej tej linii grozi pęknięciem podczas pracy widlaka - i oznacza konieczność natychmiastowej wymiany.

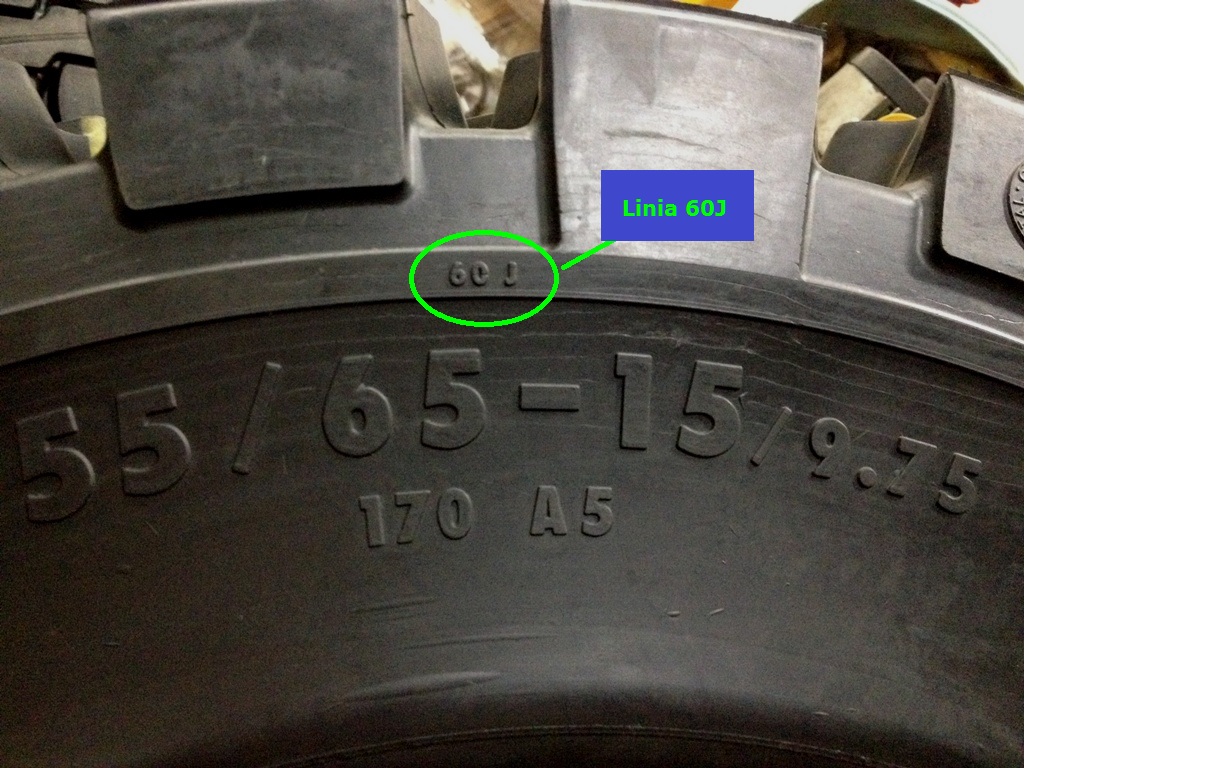

foto: linia 60J na oponie superelastycznej do wózka widłowego

Kontrola linii 60J powinna być elementem regularnego przeglądu technicznego wózka. Opony, których bieżnik zbliża się do tej linii, warto wymieniać profilaktycznie - przed planowaną przerwą produkcyjną lub serwisem, a nie w momencie awarii podczas pracy.

Inne oznaczenia na oponach superelastycznych do wózków widłowych

Poza standardowymi danymi technicznymi na oponach do wózków widłowych pojawiają się oznaczenia specjalne, informujące o właściwościach i zastosowaniu danego modelu:

• FastFit - do szybkiego montażu, bez pierścieni dociskowych
• Grey NM - wersja Non Marking (niebrudząca), szara
• White NM - wersja Non Marking (niebrudząca), kremowa/biała
• Walnut Grey NM - niebrudząca, szara, antypoślizgowa
• SRS - o zwiększonej amortyzacji
• Elcon - do wózków widłowych pracujących w strefach zagrożonych wybuchem
• CsEasy - marki Continental, do samodzielnego montażu bez użycia prasy

Oznaczenia Non Marking (NM) są szczególnie istotne w środowiskach wrażliwych na zabrudzenia: magazynach spożywczych, zakładach farmaceutycznych i halach produkcji elektroniki. Standardowe czarne opony pozostawiają ślady na posadzkach - wersje NM nie.

Podsumowanie tematyki prawidłowego czytania wymiarów opon w wózkach widłowych

Odczytanie oznaczeń opony do wózka widłowego wymaga znajomości co najmniej trzech warstw informacji: formatu wymiaru (calowy, milimetrowy lub zewnętrzny calowy), oznaczeń montażowych (SIT/QUICK dla superelastycznych, PR dla pneumatycznych) oraz oznaczeń eksploatacyjnych (linia 60J, indeks nośności, data produkcji).

Przed zamówieniem nowej opony sprawdź rozmiar bezpośrednio na boku zamontowanej opony - nie wyłącznie w dokumentacji wózka, bo felgi mogą być niestandardowe. Jeśli oznaczenia na oponie są nieczytelne lub masz wątpliwości co do doboru, skontaktuj się ze sprzedawcą i podaj pełny napis z boku opony - to wystarczy do jednoznacznego doboru zamiennika.
